 ブロックごとの組み立てによってエネルギー変換技術の基礎を学び、センサ機能(光or温度)を搭載することで、技術による問題の解決を図ります。
 12V COB型では、さらにカンタンディーノを差し込むだけでエネルギー変換と情報を2 in 1。


特徴
●光源は12V COB(正方形/長方形)、テープLED(4ユニット)、チップLED(2チップ、白色/電球色)の3種類があります。

テープLEDはユニット数を1〜8の間で選択できます。
裏側に両面テープがついていて、分割してかさ部分に取り付けます。


チップLEDは2個が1セットでネジ・スペーサ付きです。白色と電球色があります。

●台座部分は、すべて加工済みで、貼り合わせるだけの簡単製作です。

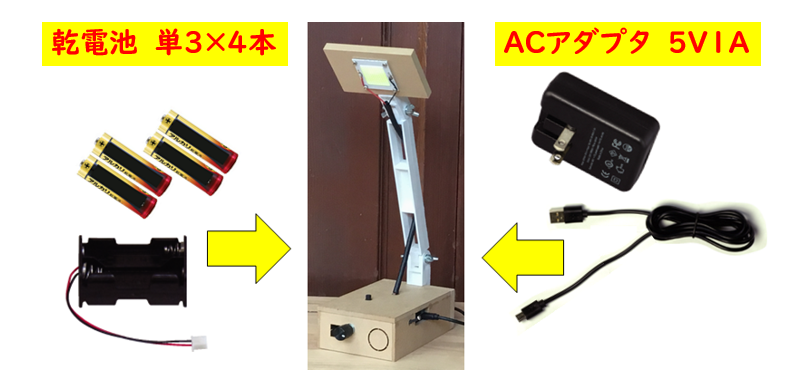

●電源は単3乾電池4本、または別売のACアダプタ(5V1A)からUSBケーブルでつないで使用できます。


●基板は機能ブロックごとに組み立てができ、エネルギー変換の基礎から設計までの授業ができます。


A;電源切換部
  マイクロUSBが通電すると電池が切れる回路。(NPNとPNPのトランジスタを使った切換回路)
B:昇圧部
  常に6V or 12Vに昇圧する回路。
C:調光電流制御部
  a.調光回路
   可変抵抗器によってトランジスタのベース電流 を変化させ、調光する。
  b.安全回路
   抵抗によって電流が流れすぎるのを防ぐ。
D:外部出力部
  内蔵の乾電池からスマホなど外部機器に充電する回路。(12V仕様の場合は使用できない。)
E:センサ部
  CdSやサーミスタ(センサ=一種の可変抵抗器)を使ってスイッチを自動化する設計を試行する。

●光センサまたは温度センサを選択できます。

●6X仕様の場合、内蔵乾電池からスマホ(iPhoneやiPadも)に充電できます。
12V COB型ではできません。

●人感センサ基板(別売)の組み込みもできます。
保持時間や感度調整ができます。
光/温度センサに対して、常に「and]の設定になります。


●カンタンディーノを差し込むだけで、情報(計測/制御)の指導へ容易に移行できます。



紹介動画
LEDセンサライトの紹介動画をYouTubeサイトで公開中

「LEDセンサライトの紹介動画」



タイプ
●12V COB型 正方形/長方形



●6V テープLED型/チップLED型




オプション
主なオプション(別売)を掲載します。詳しくはカタログをご覧ください。

●人感センサ

●対応ACアダプタ/USBケーブル

●カンタンディーノ




カタログデータ
価格はカタログをご覧ください。

12VCOB型 テープLED型、チップLED型
